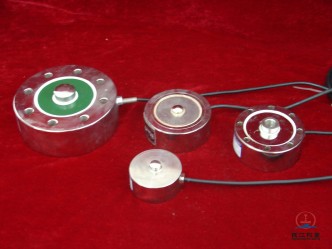

CL-YB-41-4型轮辐式压力传感器具有高度低、安装稳固可靠、精度高、抗冲击过载能力强等特点。适用于料斗秤、平台秤、汽车衡等衡器中。
主要技术参数:

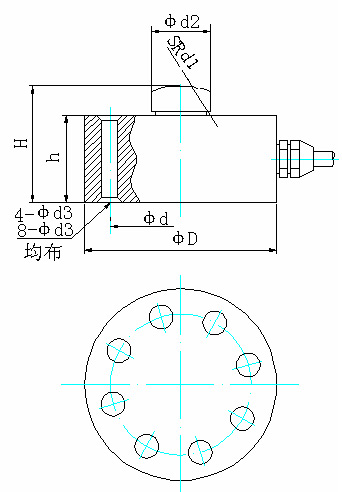

| 尺寸/量程 | D | d | d1 | d2 | d3 | H | h | 形式 |
| 5kN～100kN | Ф68 | Ф56 | Ф20 | Ф14 | 4-M6深7 | 39 | 31 | X型 |
| *10kN～3kN | Ф95 | Ф77 | Ф25 | Ф16 | 4-M8深12 | 44 | 38 | 常规 |
| 100kN | Ф97 | Ф83 | Ф16 | Ф22 | 4-M8深14 | 59 | 46 | X型 |
| 10kN～30kN | Ф95 | Ф80 | 2-M16深14 | Ф24 | 4-M6深14 | 46 | 38 | L型 |
| *20kN | Ф70 | Ф60 | M14 | Ф20 | 4-M6深8 | 45 | 38 | L型 |
| 100kN | Ф120 | Ф102 | SR20 | Ф38 | 8-Φ8.5 | 50 | 40 | W型 |
| 50kN | Ф130 | Ф100 | SR50 | Ф22 | 8-Φ9 | 57 | 45 | 常规 |
| 100kN | Ф145 | Ф112 | SR50 | Ф30 | 8-Φ11 | 62 | 50 | 常规 |
| 150kN～200kN | Ф170 | Ф130 | SR70 | Ф35 | 8-Φ13 | 68 | 56 | 常规 |
| 300kN | Ф188 | Ф142 | SR90 | Ф40 | 8-Φ17 | 78 | 65 | 常规 |
| 500kN | Ф200 | Ф148 | SR110 | Ф44 | 8-Ф17 | 95 | 80 | 常规 |
| *300kN～500kN | Ф210 | Ф170 | SR78 | Ф55 | 8-Ф17 | 72 | 62 | 常规 |
| 1000kN～1500kN | Ф300 | Ф250 | SR120 | Ф78 | 8-Ф25 | 120 | 95 | 常规 |
| 2000kN～2500kN | Ф300 | Ф250 | SR120 | Ф78 | 8-Ф25 | 150 | 125 | 常规 |
| 各尺寸可按客户要求定制/可选数字式、高温型 | ||||||||
备注：表格d3一栏中直接标注4-M的为底部四个安装螺孔（不通）。
