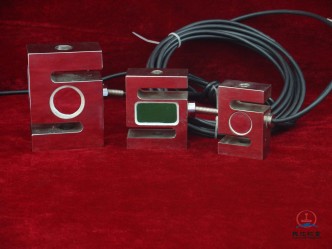

CL-YB-21型(S型)拉力传感器可承受拉压力,具有对称性好、结构紧凑、精度高、稳定性好等特点。可用于制造吊钩秤、料斗秤等电子衡器。
主要技术参数:
量程/尺寸 | H | L | B | h | d | 过载保护 |
5kg~10kg | 59 | 50 | 10 | 10 | 2-M6 | 无 |
30kg~200kg | 82 | 65 | 25 | 14 | 2-M12 | 无 |
250kg~300kg | 82 | 65 | 30 | 13.5 | 2-M12 | 无 |
500kg | 76 | 50 | 25 | 13.5 | 2-M12 | 无 |
*500kg | 90 | 87 | 40 | 20 | 2-M16 | 无 |
1t~1.5t | 80 | 62 | 28 | 17 | 2-M20×2 | 可选 |
*1t~2t | 95 | 80 | 40 | 20 | 2-M20 | 无 |
2t | 90 | 72 | 32 | 21 | 2-M20×2 | 无 |
2t | 90 | 72 | 32 | 21 | 2-M24 | 有 |
1t~3t | 108 | 76 | 25.5 | 20 | 2-M18×1.5 | 无 |
3t | 108 | 95 | 30 | 25 | 2-M20×1.5 | 有 |
5t | 108 | 76 | 29 | 20 | 2-M18×1.5 | 无 |
1t~3t | 108 | 76 | 36 | 20 | 2-M18×1.5 | 无 |
*3t | 110 | 94 | 42 | 23 | 2-M24 | 无 |
3t | 106 | 94 | 40 | 22 | 2-M24 | 有 |
5t | 134 | 105 | 50 | 30 | 2-M30 | 可选 |
5t~7t | 120 | 100 | 50 | 28 | 2-M30 | 有 |
*7.5t | 134 | 100 | 31 | 30 | 2-M24×2 | 无 |
*7.5t | 140 | 100 | 38 | 31 | 2-M24×2 | 无 |
10t | 144 | 132 | 60 | 32 | 2-M36 | 可选 |
*10t | 177 | 125 | 50 | 42 | 2-M30×2 | 无 |
30t | 200 | 160 | 86 | 50 | 2-M52×3 | 有 |
特殊尺寸可按客户要求定制/可选数字式、高温型 |
